H14 ネジ付きリフトチェックバルブ

名前: H14 ネジ付きリフトチェックバルブ

材質: 201/304 ステンレス鋼

MOQ: 10個

パッケージ: 厚みのあるバブルバッグの内側の梱包とカートンの外側の梱包、または耐航性のあるパレット輸送

発送: DHL、UPS、FedEx、海によるLCLなど。

公差：精密CNC加工、公差±0.01mm

検査:ドイツ三次元測定機完全検査、ゼロ欠陥

OEM および ODM: OEM および ODM を受け入れ、迅速なサンプル作成

時間:厳格な品質管理、納期厳守

サービス：カスタムパーツの幅広い材質選択

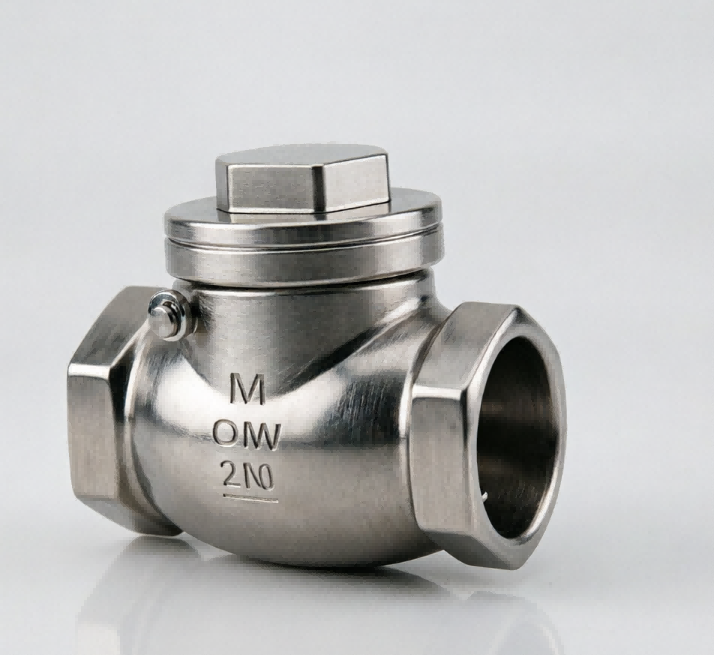

H14 ネジ付きリフトチェックバルブは、小径配管システムでの逆流を防止するために設計された、コンパクトで信頼性の高いソリューションです。耐久性のある構造と効率的な内部設計を組み合わせたこの製品は、住宅、商業、軽工業の流体制御アプリケーションに理想的な選択肢です。

耐久性と耐腐食性のある素材

過酷な動作環境に耐えるように設計された H14 逆止弁は、ステンレス鋼 (SS201/304) などの高級素材で入手可能です。これにより、錆、腐食、高温に対する優れた耐性が保証され、水、蒸気、油、および特定の腐食性化学媒体に適しています。

効率の良いリフト式メカニズム

古典的なリフトチェックバルブ設計を特徴とする H14 は、流体の運動エネルギーを利用して自動的に開き、重力で閉じます。これにより、外部電源や手動操作を必要とせずに逆流に対する密閉性が確保され、ポンプやコンプレッサーをウォーターハンマーや逆流による損傷から効果的に保護します。

ネジ付き端で簡単に取り付け可能

利便性を考慮して設計された H14 モデルには、標準の雌ねじ (NPT、BSP、または G ねじ) 接続が付属しています。これにより、小口径パイプライン (通常 DN15 ～ DN50 / 1/2 インチ ～ 2 インチ) への迅速、安全、漏れ防止の取り付けが可能になり、労働時間と取り付けコストが大幅に削減されます。

信頼性の高い密閉性と低メンテナンス性

内部コンポーネントは精密に機械加工されており、漏れのない遮断を保証します。シンプルかつ堅牢な構造により、H14 バルブは最小限のメンテナンスで済みます。設置面積がコンパクトなため、大型のスイング逆止弁が設置できない狭いスペースに最適です。

多用途の産業用途

H14 ネジ付き逆止弁は、次のようなさまざまな分野で広く使用されています。

HVAC および配管システム: 暖房および給水ラインの逆流を防止します。

工業用流体制御: 精密な計器類や小型ポンプを保護します。

石油とガス: 燃料および潤滑ラインの一方向の流れを管理します。

化学処理: 互換性のある腐食性流体を安全に取り扱います。

H14 ねじ式リフトチェックバルブの技術的特徴

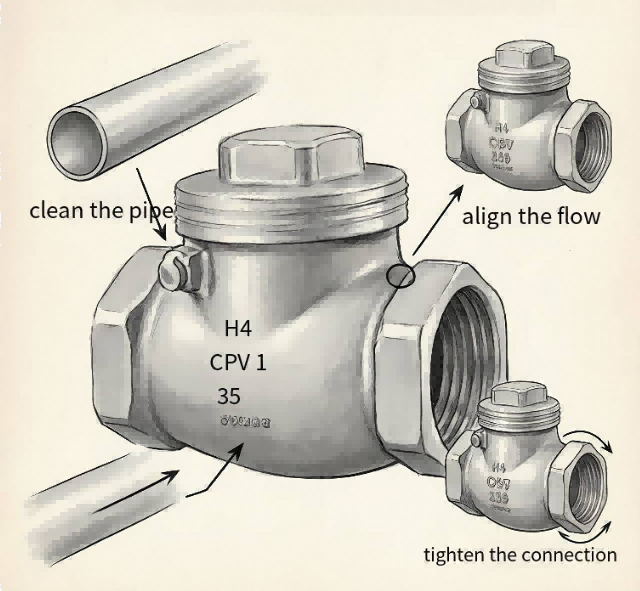

逆止弁の取り付けガイドライン

最適なパフォーマンスを確保し、システムの損傷を防ぐために、次のインストール ガイドラインに厳密に従ってください。

流れ方向を確認する

これは最も重要なステップです。バルブ本体の矢印インジケーターを必ず確認してください。矢印は流体の流れと同じ方向を向いている必要があります。バルブを逆方向に取り付けるとパイプラインが完全に遮断され、ポンプやバルブ自体に重大な損傷を与える可能性があります。

正しい位置に取り付ける

さまざまなタイプの逆止弁には、特定の位置要件があります。

リフトチェックバルブ (H14 モデルなど): バルブディスクは重力によって閉じます。したがって、水平パイプラインに設置する必要があります。垂直パイプに取り付ける必要がある場合、流れは厳密に上向き (下から上) である必要があります。

スイングチェックバルブ: ディスクが自由にスイングし、適切にシールできるように、水平パイプラインに取り付ける必要があります。

パイプラインを掃除する

設置前に必ずパイプラインを徹底的に清掃してください。破片、溶接スラグ、土、砂利などを取り除きます。バルブディスクとシートの間に異物が挟まると、バルブがしっかりと閉まらなくなり、内部漏れが発生する可能性があります。

適切な接続と密閉

ネジ付きバルブ: ネジ付き逆止弁 (H14 など) をねじ込むときは、雄ネジを適切なシール テープ (テフロン テープ) で包むか、パイプ ドープを塗布してください。バルブ本体やフィッティングに亀裂が入る可能性があるため、締めすぎないでください。

フランジ付きバルブ: 不均一な応力や漏れを防ぐために、ガスケットが中心にあることを確認し、斜め (星型) パターンでボルトを均等に締めてください。

真っ直ぐなパイプ経路を維持する

最高のパフォーマンスを得るには、バルブ入口の前にパイプの直線部分 (少なくともパイプ直径の 5 ～ 10 倍) を設けることをお勧めします。これにより、乱流のない安定した流れが確保され、バルブの開閉がスムーズになります。

定期点検

設置後は、バルブとパイプライン接続に漏れの兆候がないか定期的に検査してください。バルブから大きな音（ウォーターハンマー）が発生し始めた場合は、ショックアブソーバーの設置や閉速度の調整が必要かどうかを検討してください。

認証: GB/T 19001-2016/ISO 9001-2015

よくある質問

MOQは何ですか?

ご希望通り、通常は1000個単位ですが、少量でも承ります。

サンプルの納期はどれくらいですか？

サンプルによると、通常は 7 日間です。

あなたがキャストしたウェイトの範囲はどれくらいですか？

キャスト可能な重量は0.007kgから130kgまで。

お支払い期限は何ですか?

30% を前払いし、残りの 70% を船荷証券に対して発送します。

サンプルは提供していますか?無料ですか、それとも有料ですか？

はい、サンプルは提供させていただきますが、送料と金型費用はお客様のご負担となります。

メーカーですか、それとも商社ですか？

当社は金属鋳物の設計と製造において26年以上の輸出経験を持つ専門メーカーです。
