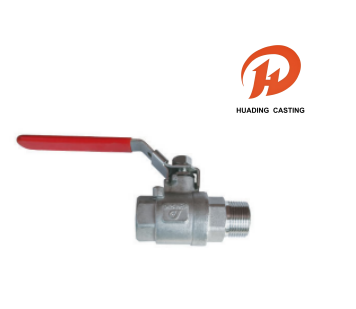

ツーピースおねじ・めねじボールバルブ

ツーピースおねじ・めねじボールバルブは、NPT、BSPT、DIN2999、ISO228などの管ねじ規格に従って製造されています。防爆ステムと堅牢なインベストメント鋳造ボディを備えたこれらのバルブは、1000 PSI (PN63) W.O.G. の作動圧力で動作します。 API598、GB/T13927、ISO5208 規格に基づいて厳密にテストされています。卓越した安定性とゼロ漏れ性能で知られ、業界全体で非常に好まれています。

お問い合わせを送信

製品説明

名前:ツーピース雄雌ネジボールバルブ

材料: 次の表

MOQ: 100個

パッケージ: 厚みのあるバブルバッグの内側の梱包とカートンの外側の梱包、または耐航性のあるパレット輸送

発送: DHL、UPS、FedEx、海によるLCLなど。

公差：精密CNC加工、公差±0.01mm

検査:ドイツ三次元測定機完全検査、ゼロ欠陥

OEM および ODM: OEM および ODM を受け入れ、迅速なサンプル作成

時間:厳格な品質管理、納期厳守

サービス：カスタムパーツの幅広い材質選択

ツーピースおねじ・めねじボールバルブ

ツーピース雄雌ねじボールバルブは、工業用配管システムにおいて比類のない多用途性を提供します。雄ねじ端と雌ねじ端の便利な組み合わせを特徴としており、追加のアダプタの必要性がなくなり、取り付けが合理化され、潜在的な漏れ箇所が減少します。これらのバルブは堅牢な 2 ピース構造で設計されており、確実な流体分離、正確な流量制御、および優れた耐久性を保証します。水処理でも化学処理でも、信頼性の高い性能と容易なメンテナンスを実現するため、要求の厳しい用途に最適です。

ボールバルブの技術的特徴と代表図

公称値	寸法(MM)
DIA. (mm)	L	L0	L1	L2	d	d1	H
1/4"	62.5	81	10.6	10	9.2	7.5	47.8
3/8"	63.5	81	11.2	12	12.5	8.5	52
1/2"	74	100	14.7	13.5	15	12.5	56.5
3/4"	82	100	16.2	16	20	17.5	58.5
1"	98.5	148	19	16.5	25	23.6	74
1 1/4"	112	148	21.5	19	32	30.8	78
1 1/2"	126	190	21.5	19	38	36.6	92
2"	151	190	25.8	22	50	47.5	103
2 1/2"	175	280	30	30	65	63	118
3"	191	280	32	32	80	77	127

ボールバルブの材質

部品名	材料
体	WCB CF8 CF8M
キャップ	WCB CF8 CF8M
ボール	SS304 SS304 SS316
シート	PTFE
幹	SS304 SS304 SS316
腺	SS304
パッキング	PTFE
ガスケット	PTFE
ワッシャー	PTFE
ナット	SS304
スプリングワッシャー	SS304
ロッカー	SS304
ハンドル	SS304
カバー	プラスチック
