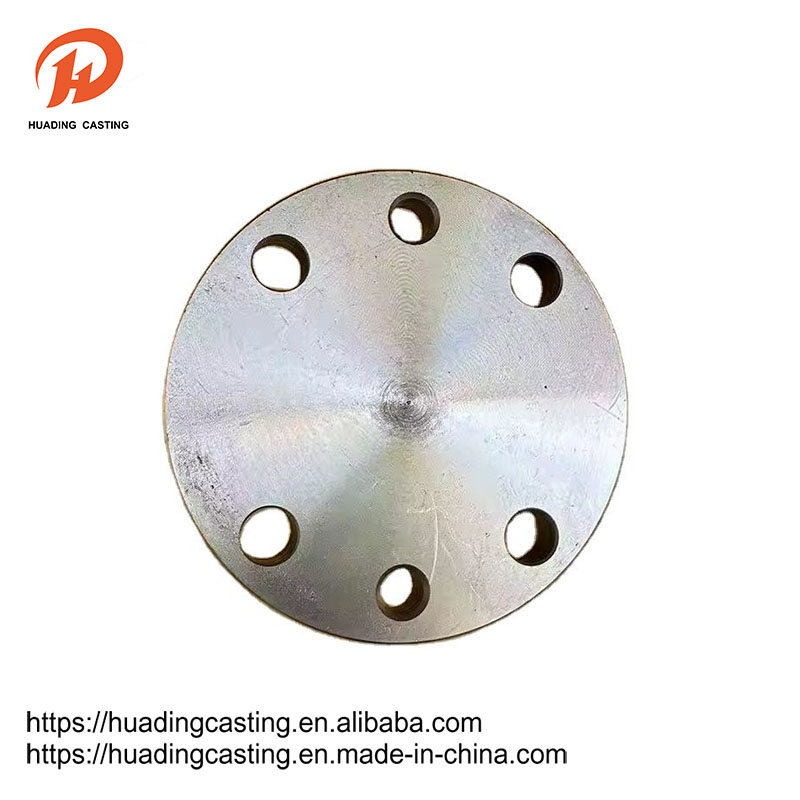

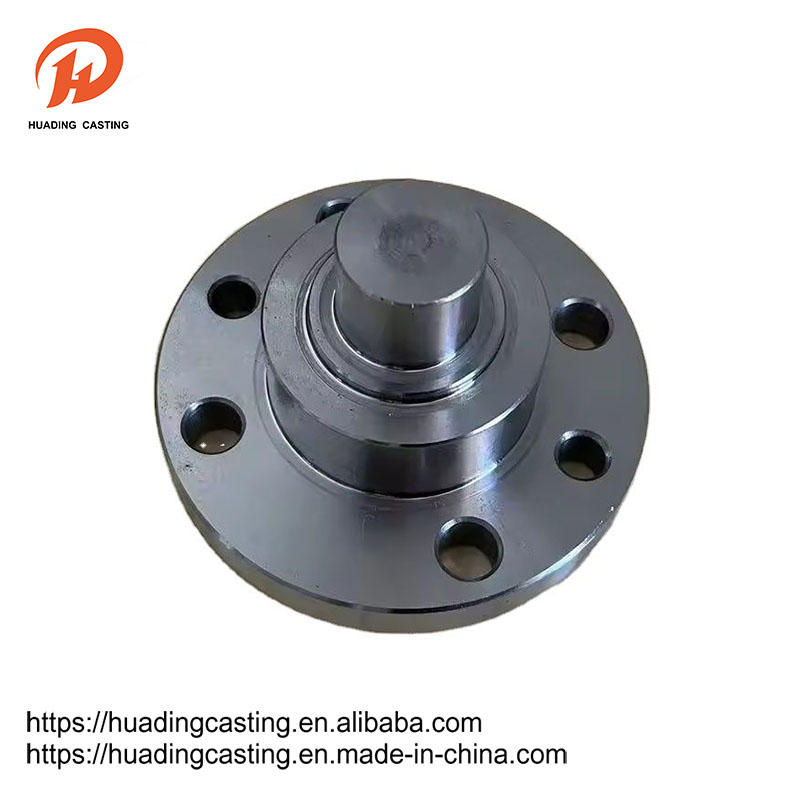

フランジ

フランジは、シャフトとシャフトの間に接続された部分であり、パイプ端間の接続に使用されます。また、レデューサーフランジなどの2つのデバイス間の接続のために、機器のインポートとエクスポートに関するフランジにも役立ちます。フランジ接続またはフランジジョイントとは、フランジ、ガスケット、ボルトで接続された取り外し可能な接続を指します。フランジには穴があり、ボルトは2つのフランジをしっかりと接続します。フランジはガスケットで密閉されています。

お問い合わせを送信

製品説明

フランジは、ねじれた接続（スレッド接続）フランジ、溶接フランジ、クランプフランジに分かれています。フランジはペアで使用され、ワイヤーフランジは低圧パイプに使用でき、溶接フランジは4キログラム以上の圧力をかけます。 2つのフランジの間にガスケットを置き、ボルトで固定します。異なる圧力フランジの厚さは異なり、異なるボルトを使用します。ポンプとバルブは、パイプラインに接続すると、これらの機器のローカル部分も、フランジ接続とも呼ばれる対応するフランジ形状になります。 2つの飛行機の周りでボルトで接続され、同時に閉じられているすべての接続部品は、一般に換気パイプの接続など、「フランジ」と呼ばれ、このタイプの部品は「フランジ付き部分」と呼ぶことができます。しかし、この接続は、フランジやポンプの接続など、機器の一部にすぎません。ポンプを「フランジパーツ」と呼ぶのは良くありません。バルブなど、比較的小さいものは「フランジ部分」と呼ばれます。

製品パラメーター

dn	パイプの日	接続サイズ				C	N	H	npt
dn	A	D	K	L	n	C	N	H	npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
