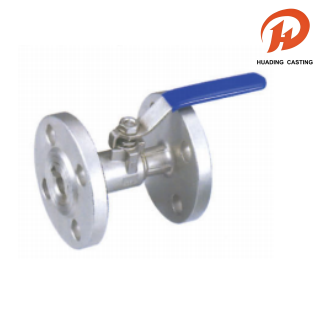

ワンピースフランジボールバルブ

当社の一体型フランジボールバルブは、幅広い産業用途にわたって優れた性能と信頼性を提供するように設計されています。多用途性を念頭に置いて設計されたこれらのバルブは、1.6、2.5、4.0、および 6.4 MPa の作動圧力をサポートし、1/2 インチから 10 インチの範囲のサイズで入手可能です。これらは、水、ガス、油、硝酸や酢酸などの腐食性の酸を含むさまざまな媒体での使用に適しています。一体型フランジボールバルブは優れた熱適応性を備え、PTFE シールの場合は 180°C 未満の温度で、PPL シールの場合は最大 300°C の温度で効果的に機能します。

お問い合わせを送信

製品説明

名前:ワンピースフランジボールバルブ

材料: 次の表

MOQ: 100個

パッケージ: 厚みのあるバブルバッグの内側の梱包とカートンの外側の梱包、または耐航性のあるパレット輸送

発送: DHL、UPS、FedEx、海によるLCLなど。

公差：精密CNC加工、公差±0.01mm

検査:ドイツ三次元測定機完全検査、ゼロ欠陥

OEM および ODM: OEM および ODM を受け入れ、迅速なサンプル作成

時間:厳格な品質管理、納期厳守

サービス：カスタムパーツの幅広い材質選択

ワンピースフランジボールバルブ

これらのワンピースフランジボールバルブの設計では、安全性とコンプライアンスが最も重要です。これらは厳格な国際規格に準拠しており、ANSI B16.5 フランジと ANSI B16.10 面間寸法を備えています。さらに、危険な環境での操作の安全性を確保するために、ご要望に応じて防火装置 (API 607) および静電気防止装置をご利用いただけます。すべてのユニットは、ANSI B16.34 および API 598 規格に従って厳格なテストを受けます。一般用途でも特殊な化学処理でも、当社のワンピースフランジボールバルブは、流体制御のニーズに応える堅牢で準拠した高品質のソリューションを提供します。

フランジボールバルブの技術的特徴と代表図

NPS	1.6MPa、2.5MPa、4.0MPa、6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

ボールバルブ材質一覧

部品名	材料
体	CF8M/WCB
シート	PTFE
キャップ	CF8M/WCB
シールガスケット	PTFE/グラファイト
ボール	SS316
幹	SS316
ステムシール	PTFE
パッキング	PTFE/グラファイト
パッキングランド	SS316
パッキングランド	CF8M/WCB
ストップピン	SS304
グランドボルト	SS304
スナップリング	6500万
ハンドル	KT33-8
セットボルト	SS304
