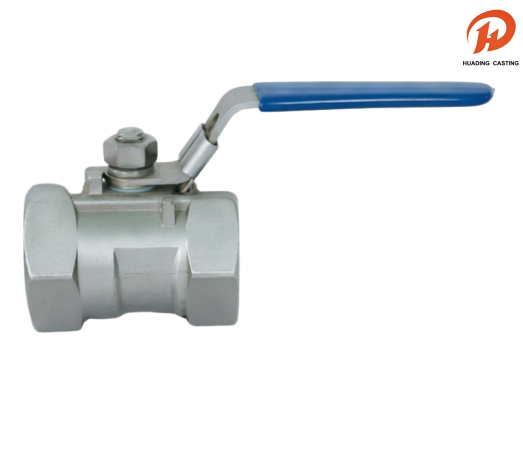

一体型内ねじ接続ボールバルブ

一体型内ねじ接続ボールバルブは、最新の産業用流体制御システムに不可欠なコンポーネントであり、そのコンパクトな設計と信頼性の高いシール性能で高く評価されています。これらの一体型内ねじ接続ボールバルブは、潜在的な漏れ経路を大幅に削減する一体型本体構造を備えており、特に高圧および安全性の高い環境に適しています。内ネジ接続により、追加のアダプタを使用せずに標準配管に素早く確実に取り付けることができ、メンテナンス時の時間とコストを節約できます。ステンレス鋼や真鍮などの耐久性のある材料で作られた一体型内ねじ接続ボールバルブは、優れた耐食性と長い耐用年数を提供します。耐噴出ステムと縮小ボア設計により、操作の安全性と流量の精度がさらに向上します。これらのバルブは化学、水処理、石油・ガス産業で広く使用されており、厳しい条件下でも一貫して性能を発揮します。 PN16 や PN63 などの圧力定格があり、NPT、BSPT、DIN2999、ISO228 などの国際規格に準拠し、世界的な互換性と信頼性を保証します。

お問い合わせを送信

製品説明

名前:ワンピース内ねじ接続ボールバルブ

材料: 次の表

MOQ: 100個

パッケージ: 厚みのあるバブルバッグの内側の梱包とカートンの外側の梱包、または耐航性のあるパレット輸送

発送: DHL、UPS、FedEx、海によるLCLなど。

公差：精密CNC加工、公差±0.01mm

検査:ドイツ三次元測定機完全検査、ゼロ欠陥

OEM および ODM: OEM および ODM を受け入れ、迅速なサンプル作成

時間:厳格な品質管理、納期厳守

サービス：カスタムパーツの幅広い材質選択

一体型内ねじ接続ボールバルブ

一体型内ねじボールバルブは、産業用流体システムにコンパクトで漏れのない性能を提供します。化学処理、水処理、石油とガスで信頼されているこれらのバルブは、厳しい条件にも確実に対応します。 NPT/BSPT ねじを備えた PN16/PN63 定格で提供され、国際配管ネットワークへのシームレスな統合のための世界標準に準拠し、要求の厳しいアプリケーション全体で一貫した耐久性のある動作を提供します。

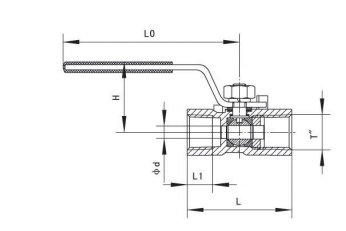

ボールバルブの技術的特徴と代表図

呼び径(mm)	パイプスレッド	寸法(mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

ボールバルブ材質一覧

部品名	材料
体	WCB CF8 CF8M
キャップ	WCB CF8 CF8M
ハンドル	SS304
ボール	SS304 SS304 SS316
シート	PTFE
幹	SS304 SS304 SS316
パッキンワッシャー	PTFE
ガスケット	PTFE
スラストワッシャー	PTFE
ナット	SS304
スプリングワッシャー	SS304
ロッカー	SS304
ハンドル	SS304
カバー	プラスチック
