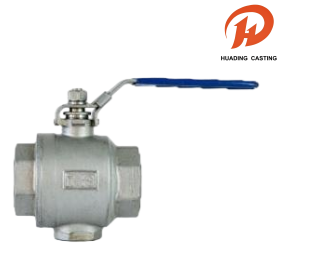

ツーピース内ねじ接続ボールバルブ

これらのツーピース内ねじ接続ボールバルブは、堅牢なインベストメント鋳造本体と耐噴出ステムを備えており、安全性と耐久性を保証します。多用途性を考慮して設計されたこのバルブは、複数のネジ規格 (NPT、BSPT、DIN 2999、ISO 228) に準拠し、ISO 5211 によるアクチュエータの直接取り付けをサポートします。 1000 PSI の作動圧力を備え、API 598 などの厳格な試験基準に準拠したこれらのツーピース内ねじ接続ボールバルブは、高性能アプリケーション向けに構築されています。

お問い合わせを送信

製品説明

名前:ツーピース内ねじ接続ボールバルブ

材料: 次の表

MOQ: 100個

パッケージ: 厚みのあるバブルバッグの内側の梱包とカートンの外側の梱包、または耐航性のあるパレット輸送

発送: DHL、UPS、FedEx、海によるLCLなど。

公差：精密CNC加工、公差±0.01mm

検査:ドイツ三次元測定機完全検査、ゼロ欠陥

OEM および ODM: OEM および ODM を受け入れ、迅速なサンプル作成

時間:厳格な品質管理、納期厳守

サービス：カスタムパーツの幅広い材質選択

ツーピース内ねじ接続ボールバルブ

これらのツーピース内ねじ接続ボールバルブは、NPT、BSPT、DIN 2999、ISO 228 などの管ねじ規格に準拠しており、ロック装置とともにアクチュエータ用の ISO 5211 直接取り付け設計を特徴としています。作動圧力 1000 PSI (PN63) W.O.G の定格を持つツーピース内ねじ接続ボールバルブは、API 598、GB/T 13927、および ISO 5208 規格に従って厳密にテストされ、要求の厳しい用途において信頼できる性能を保証します。

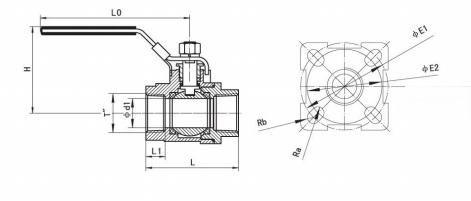

ボールバルブの技術的特徴と代表図

公称値	パイプ	寸法
DIA. (mm)	糸	d1	L	L1	H	L0	ラ	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

ボールバルブ材質一覧

部品名	材料
体	WCB CF8 CF8M
キャップ	WCB CF8 CF8M
ボール	SS304 SS304 SS316
シート	PTFE
幹	SS304 SS304 SS316
腺	SS304
パッキング	PTFE
ガスケット	PTFE
ワッシャー	PTFE
ナット	SS304
スプリングワッシャー	SS304
ロッカー	SS304
ハンドル	SS304
カバー	プラスチック
